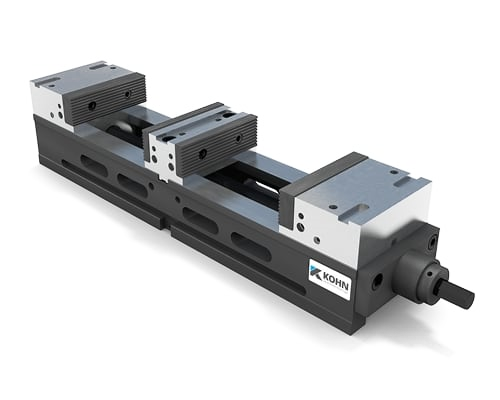

DSS – Mehrfachaufspannung in allen Dimensionen, für die rationelle Klein- und Großserienproduktion
System: Zwei Spannschieber, eine Mittelbacke und eine durchgehende Spindel ermöglichen gleichzeitiges Spannen von zwei Seiten gegen die Mittelbacke.
Varianten:
Mechanische Spannweitenverstellung und Kraftaufbau. Unterschiedliche Werkstückabmessungen von ± 2 mm werden vom Spindellager ausgeglichen.
Beste Wiederholgenauigkeit
Spannschieber und Spindelmutter aus einem Stück
Einfaches Vorspannen (3.-Handbedienung)
Vorspannen von Werkstück 1, Einlegen von Werkstück 2 und beide spannen. Und das problemlos auch vertikal!
Sicherer Halt
Die feststehende Mittelbacke ist in allen Ebenen fixiert (X,Y,Z)
Hubverzögerung
2 mm Hubverzögerung bietet genügend Spiel zum Einlegen von Werkstück 2
Gleichbleibende Spannkraft
Beide Werkstücke werden mit identischer Spannkraft eingespannt
Mehrfachaufspannung
Durch den Einsatz von Wechselschiebern können mehrere Werkstücke eingespannt werden. Der Einbau erfolgt ohne Werkzeug
Toleranzenausgleich
Bis zu ± 2mm Werkstücktoleranzen werden vom Schraubstock ausgeglichen
Optional: Umlegbar
Gehärtete und geschliffene Seitenflanke ermöglicht maximale Flexibilität
Vorteile, die überzeugen:
- Wiederholgenauigkeit ≤ 0,01 mm
- Horizontal und vertikal einsetzbar
- Großer Spannbereich durch Aufsatz-Stufenbacken
- Grundausstattung: 4 Einschraubbacken und 1 Handkurbel
- Option: Befestigungsbohrungen und Lage der Quernut für Ihre Nullpunktspannung
- Option für Längsnut
